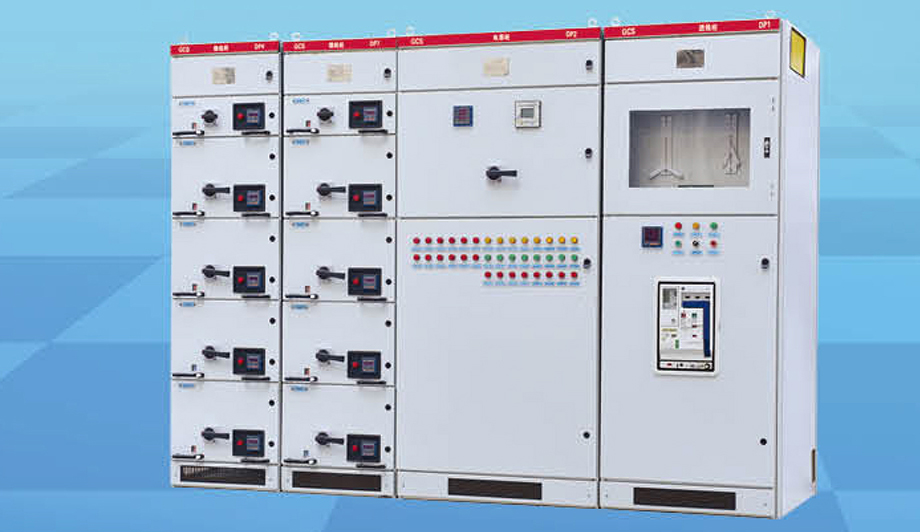

GCS 装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为 50(60)Hz，额定工作电压为 380V(400V)，(660V)，额定电流为 4000A 及以下的发、供电系统中的配电、电动 机集中控制、无功功率补偿使用的低压成套配电装置。

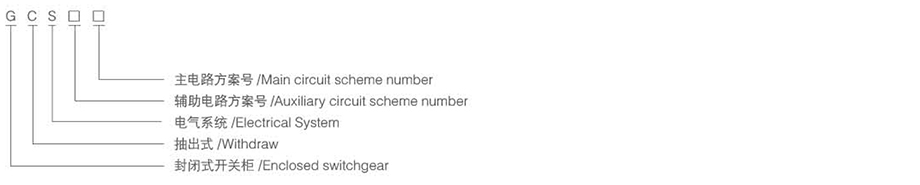

型号含义

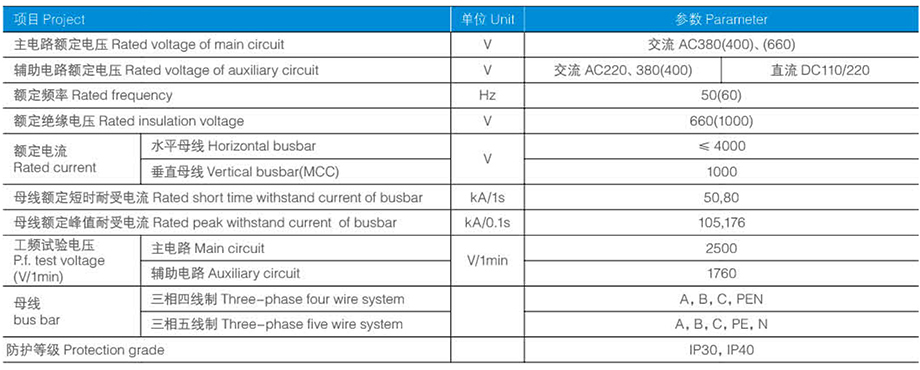

性能指标

◆ 装置的设计符合下列标准
◇ IEC439-1 低压成套开关设备和控制设备；
◇ GB7251 低压成套开关设备；
◇ ZBK360001 低压抽出式成套开关设备。

主要技术参数主结构

◆ 主构架采用 8MF 型开口型钢，型钢的二侧面分别有模数为 20mm 和 100mm 和Φ9.2mm 的安装孔，内部安装灵活方便；
◆ 主构架装配形式设计为两种，全组装式结构和部份 ( 侧框和横梁 ) 焊接式结构，供用户选择；
◆ 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立；
◆ 冰平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施；
◆ 电缆隔室的设计使电缆上下进出均十分方便。

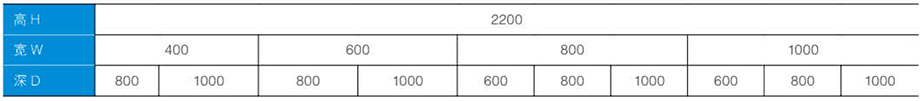

◆ 装置通用柜体的尺寸 ( 见下表 )
