概述

本标准规定了低压有源电力滤波装置（以下简称滤波装置）有关术语和定义、技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容。
本标准适用于工频 50 Hz，额定工作电压为低压的有源电力滤波装置。
GB/T 2900.1－2008、GB/T 2900.33 －2004 中确立的术语和定义以及下列术语和定义适用于本标准。

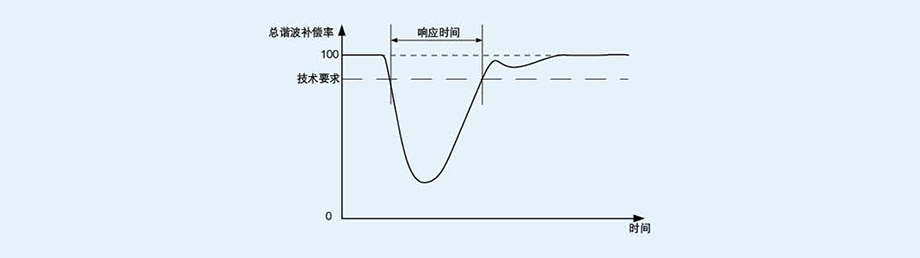

响应时间

滤波装置处于稳态工作情况下，突然投入或切除负载谐波（或无功）电流，在滤波装置的工作范围内，总谐波补偿率不能满足技术要求的时间，如图所示。

使用环境

◆ 环境温度：-10 ℃～45 ℃，日平均温度不超过 35 ℃；
◆ 贮存温度：-25 ℃～55 ℃；
◆ 相对湿度：15%～90%（20 ℃时）在不同温度和湿度条件下，应注意防止设备运行时凝露；
◆ 海拔高度不超过 1000 m（对于安装地点海拔高度超过 1000 m 时，与海拔高度相关的温升限值、绝缘等试验条款予以修正）；
◆ 使用地点周围介质无易燃、易爆危险，无腐蚀性气体，无导电尘埃；
◆ 安装地点无剧烈振动及颠簸，安装倾斜度不大于 5% 。
基本参数

◆ 并联型
◇ 相数：单相、三相三线或三相四线；
◇ 额定工作频率：50×（1±2%）Hz；
◇ 补偿谐波范围：2 次～25 次谐波。用户对补偿范围有特殊要求时，可按合同规定规定执行；
◇ 额定输入电压：380×（1±15%）V。用户对电压值有特殊要求时，可按合同规定规定执行；
◇ 额定输出电流：45 A、75 A、100 A、150 A、200 A、300 A、400 A ，用户对电流值有特殊要求时，可按合同规定执行。
◆ 串联型
◇ 相数：单相、三相三线或三相四线；
◇ 额定输入电压范围：380×（1-25%）V～380×（1+30%）V，用户对电压值有特殊要求时，可按合同规定规定执行；
◇ 输入电压畸变率：不大于 27% ；
◇ 输出电压：380×（1±5%）V ；
◇ 输出电压畸变率：不大于 5% ；
◇ 额定功率：50 kVA、100 kVA、200 kVA、400 kVA 。
