概述

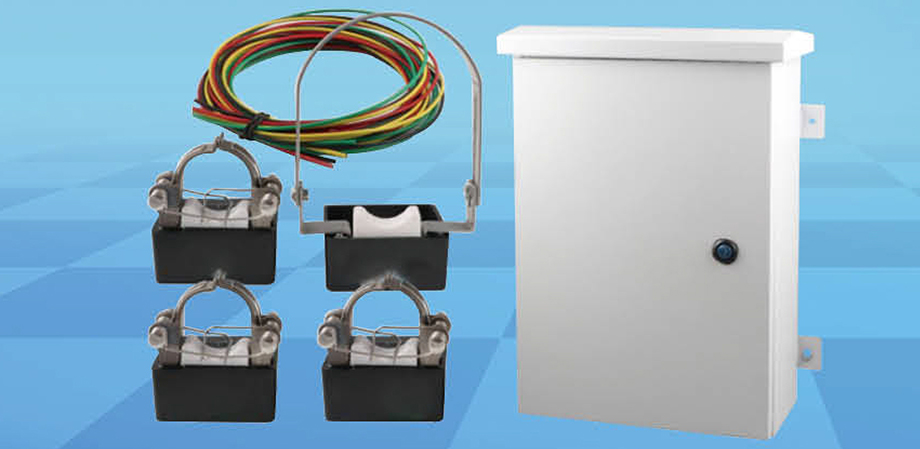

DYX-GK-C 电缆稳恋特征远传故障指示器是本公司专为电力系统配网自动化设计的终端设备。该设备技术起点高、模块化、节电没计、具有功能、容量配置灵活的特点。可按要求配置成 FTU、DTU、RTU 及线路故障定位系统中的 1、2、3 遥终端每配网自动化适用的终端设备。设备具有 RS232/485 串行接口、双绞线或光纤网络接口及 GSM／GPRS 接口，设备固化了101、104、当地调试等多种常用的规约，可方便的与上级调度 / 当地监控等系统接驳。使用方便．性能稳定可靠，是配网自动化的理想设备。

工作原理

DYX-GK~CMCU 主控模块核心部分由节能型 MSP430F2xxCPU 及其外围电路、实时时钟、网络接口电路、串行接口电路及自备电源等组成。固化于 CPU 的程序完成装置的所有功能。与其他各功能模块的连接采用高速总线方式。对各功能横块按地址访问。
主控模块据有电源电压采集功能，以对各工作电压进行测量。测量值可以作为 YC 上传。也可当地显示。主机板还设有横似里输入（A/D)、同步串行接口、横拟并行地址 / 数据总线、数字并行接口等多种扩展接口，供在特定的条件下使用。
主控模块配备的以太网络接口，如果选装’光纤规约转换插件”，则网络接口可里接接入光纤网络设奋。
CPU 的串行口经电平转换后（标准 RS232 口）引出，供生产调试用。也可外接供用户使用（专用规约）。•
程序以定标时钟 (1mS) 协调各功能的实现。同时供各功能搞块在硬件上实现时钟同步。
DYX-GK-3132 遥信模块采集 32 路遥倍（YX) 信号并处理，可经离速总线送往主控横块。
模块具有串行接口（RS232 )，因此可独立使用。直接将遥信倌号送往上级系铳。
模块自配 24V 隔离电源，可供外部采集接点信号之用。

主要技术指标

◆ 输出电流：+5V/0.2A；+3.3V/0.6A；+24/0.2A; 电容充电电流 1A；
◆ 电容容量：40F(120F 三只串联使用 )；
◆ 输出稳定度：+5V/±2%；+3.3V/±2%；+24V/±8%；
◆ 纹波及噪声：0.05% 或 50mV+5V，3.3V 二组共地；+24V 独地；
◆ 具有输出短路及过载保护；
◆ 保护时间 20mS ；
◆ 贮存温度：-25℃ ~+65℃；
◆ 电磁干扰：符合 VDE087B 级、FCC20780B 级；
◆ 额定输入交流电压 AC220V，允许偏差 -30%~+20%；
◆ 谐波含量＜5%
◆ 频率 50Hz 允许偏差 5%；
